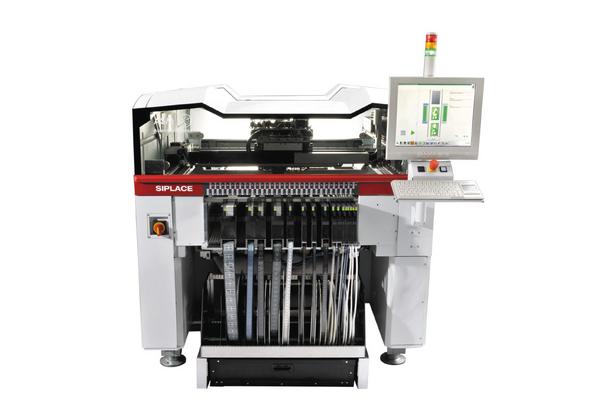

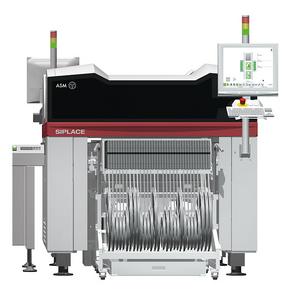

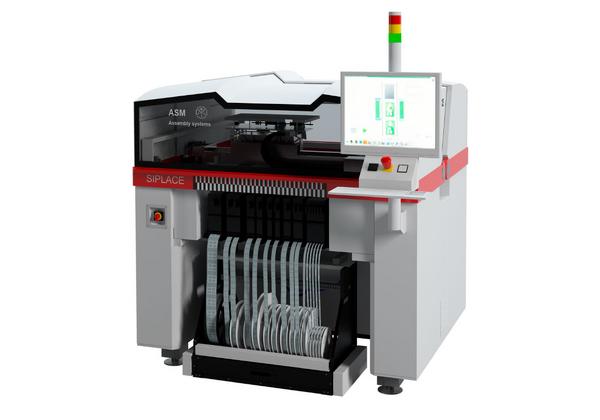

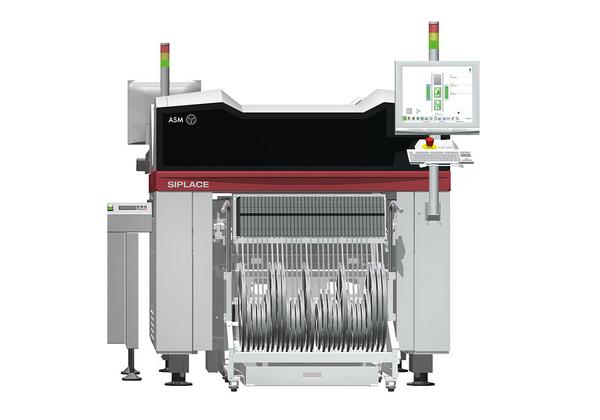

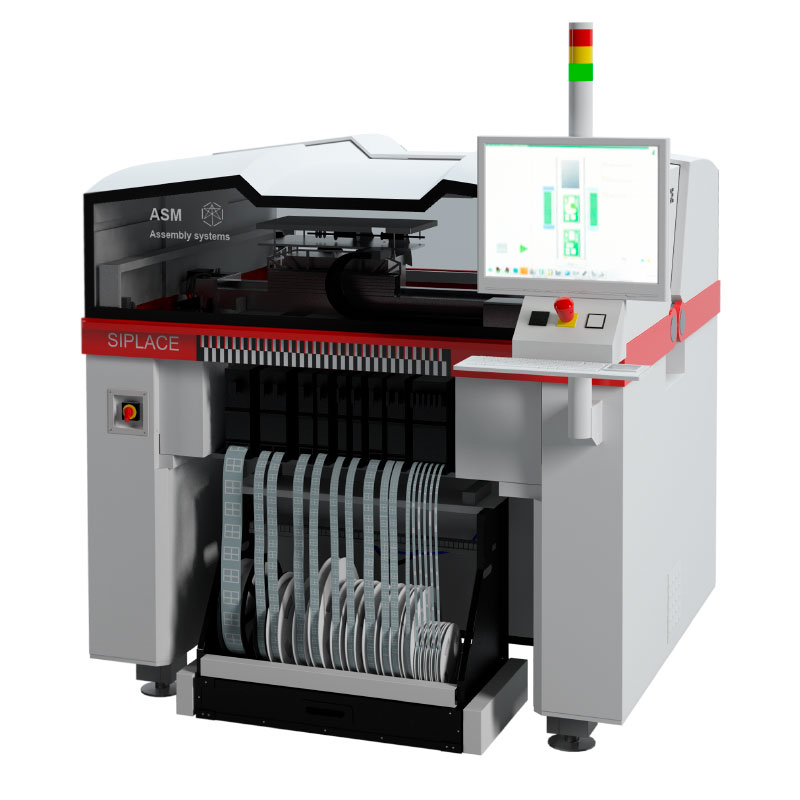

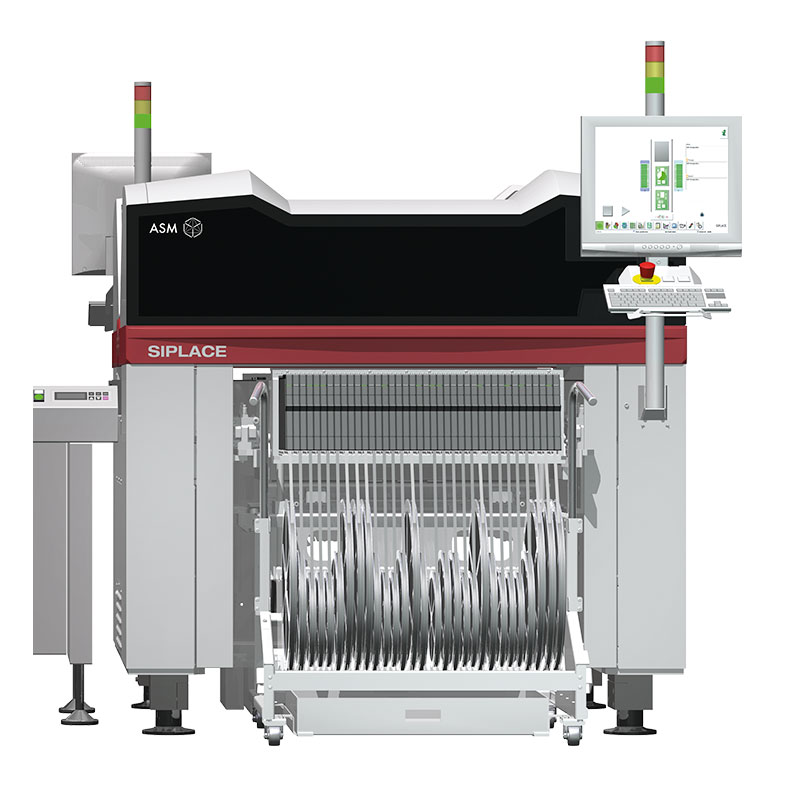

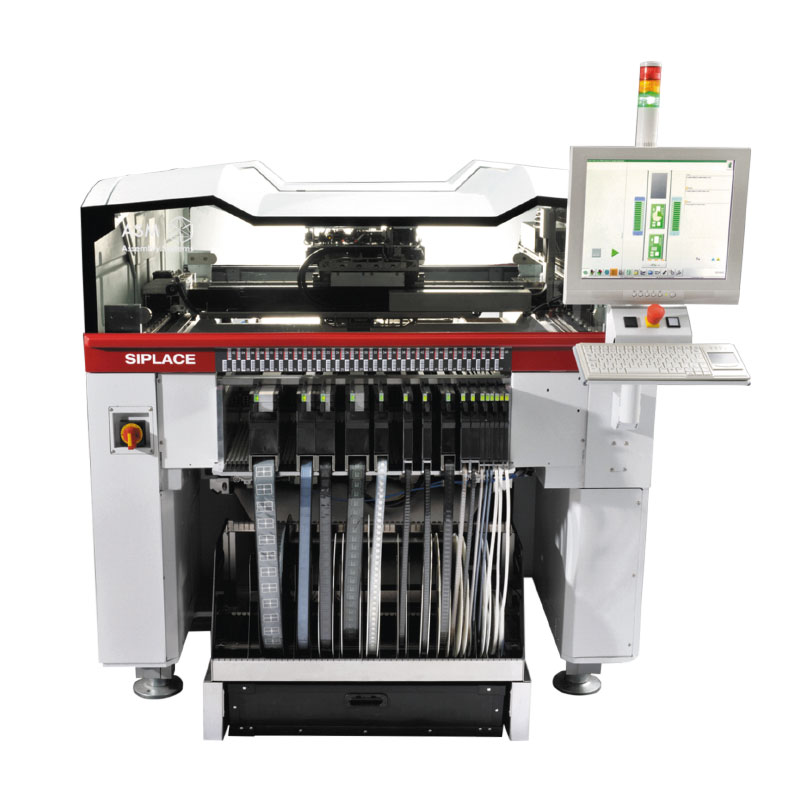

УНИВЕРСАЛЬНЫЙ АВТОМАТ УСТАНОВКИ КОМПОНЕНТОВ ASM | SIPLACE E

Описание и характеристики

Автоматы Е от SIPLACE — это новые стандарты в установке компонентов. Благодаря прецизионным линейным приводам, программируемым датчикам усилий монтажа, суперсовременной системе технического зрения, — достигается высокая точность устанавливаемых компонентов. Модульная конструкция обеспечивает высокую гибкость производства.

Автомат оборудован одним порталом, перемещение которого осуществляется посредством линейных двигателей. На портал могут устанавливаться 4 различных типа голов: высокоскоростная 14-ти насадочная, 12-ти или 6-ти насадочная револьверная головки, работающие по принципу Collect&Place (собрал и поставил) и одиночная высокоточная головка, работающая по принципу Pick&Place (взял и поставил), кроме того, возможна конфигурация установки с модулем TH (TwinHead) в состав которого входят две высокоточные головы.

Подобные возможности в конфигурировании установщика позволяют позволяет производить SMT монтаж компонентов размерами 01005 до 45×98 мм (макс. 200×110 мм) со скоростями до 45 300 компонентов в час.

Особенности платформы:

• установочные головы револьверного типа
• лучшее в классе программное обеспечение на русском языке
• самообучаемые питатели для ленты с любым шагом
• низкая стоимость обслуживания

ПЕРЕЧЕНЬ КОМПОНЕНТОВ И ОСОБЕННОСТИ СИСТЕМЫ

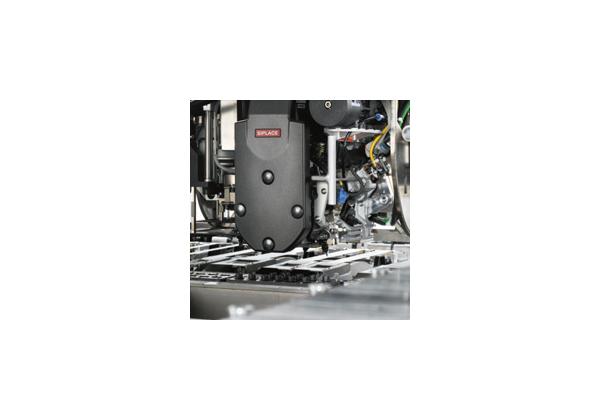

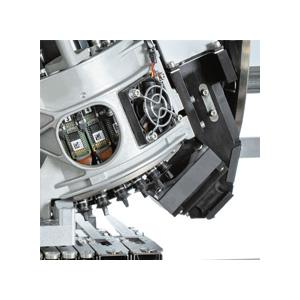

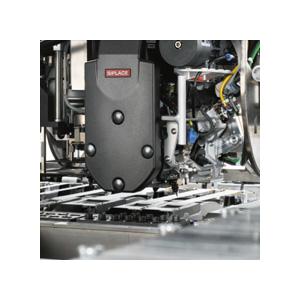

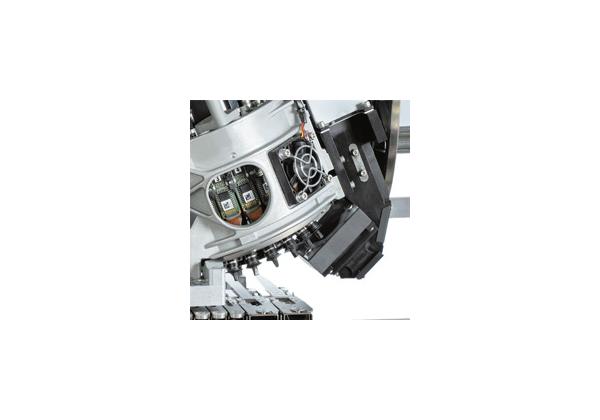

Установочные головки (картинка 4)

Установочные головки SIPLACE отличаются своей точностью, скоростью и гибкостью:

• контроль усилия установки компонентов с возможностью программирования
• автоматическая подстройка высоты под прогиб печатной платы

В зависимости от требуемого диапазона компонентов автоматы могут быть оснащены револьверной (Collect&Place) и одиночной прецизионной (Pick & Place)установочными головками, которые смонтированы на одном портале.

Интеллектуальные питатели SMARTFEEDER E

• автоматическая калибровка
• исключительная прочность и надежность
• возможность замены питателей в процессе работы
• минимальные требования к обслуживанию

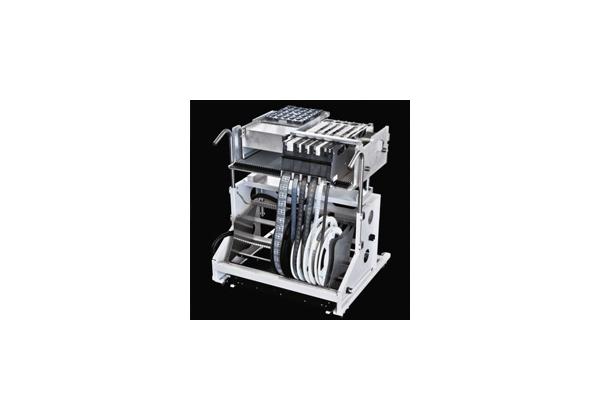

Столы-тележки для питателей (картинка 5)

• моментальная переналадка при помощи специальных столов-тележек, даже во время процесса установки компонентов
• возможность работать с питателями Smartfeeder E и другими типами питателей
• 120 мест под 8 мм питатели

Высокоточные линейные приводы (картинка6)

Максимальная скорость и точность премещения установочной головки:

• современные линейные приводы
• продольная измерительная шкала высокого разрешения
• современные датчики

Виброустойчивая станина и прецизионные линейные приводы гарантируют стабильность качества и долговечность.

Цифровая система технического зрения SIPLACE VISION (картинка 7)

Автоматы SIPLACE E оснащаются тремя видами цифровых видеокамер: камеры встроенные в монтажные головки, стационарные камеры и камеры для распознавания любых реперных точек.
Все камеры объединены в единую SIPLACE Vision System, что позволяет определять и корректировать положение платы на конвейере, контактные площадки относительно реперных точек, положение контактных площадок относительно выводов компонента.

Система позволяет использовать индивидуальную настройку для каждого конкретного компонента с целью получения детального изображения компонентов различной формы.

• инспекция каждого компонента
• индивидуальная настройка подсветки позволяет получить детальное изоб- ражение компонентов различной формы
• легкость обучения благодаря современному алгоритму распознавания
• постоянная работа на максимальной скорости, даже для самых миниатюрных габаритов компонентов
