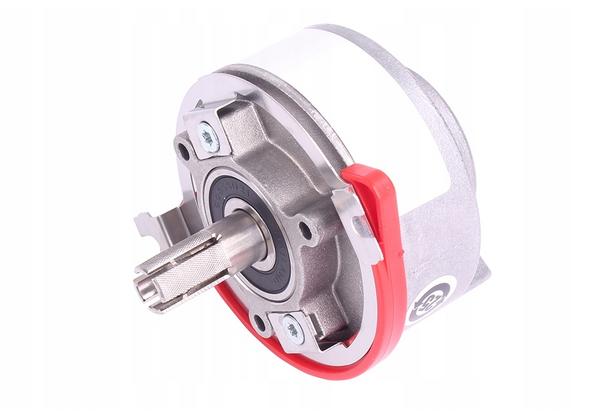

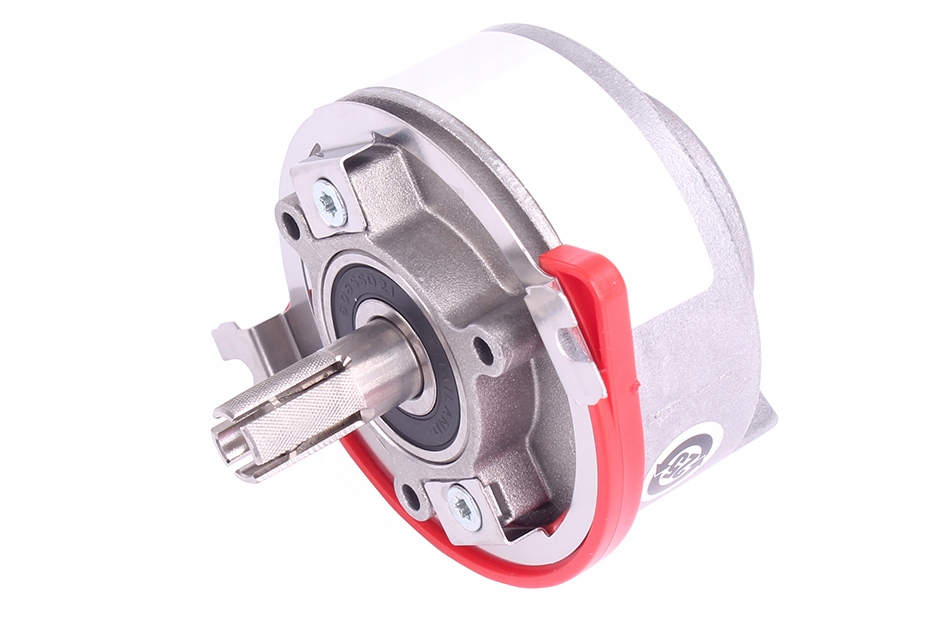

Экондер SRM50-HZZ0-S45

Описание и характеристики

SRM50-HZZ0-S45 — это высокопроизводительный абсолютный многооборотный энкодер из серии SRS/SRM50 компании Sick / Зик, предназначенный для обеспечения точной обратной связи по положению и скорости в системах промышленной автоматизации.
Он широко применяется в серводвигателях, станках с ЧПУ и робототехнике, где требуется надежное и высокоточное управление движением.

Ключевые технические характеристики:

• Тип устройства: Абсолютный многооборотный поворотный энкодер

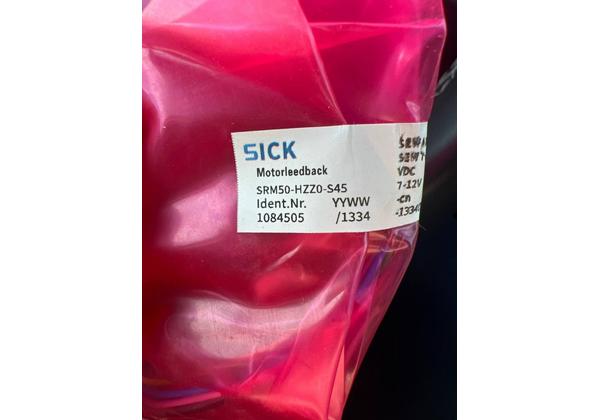

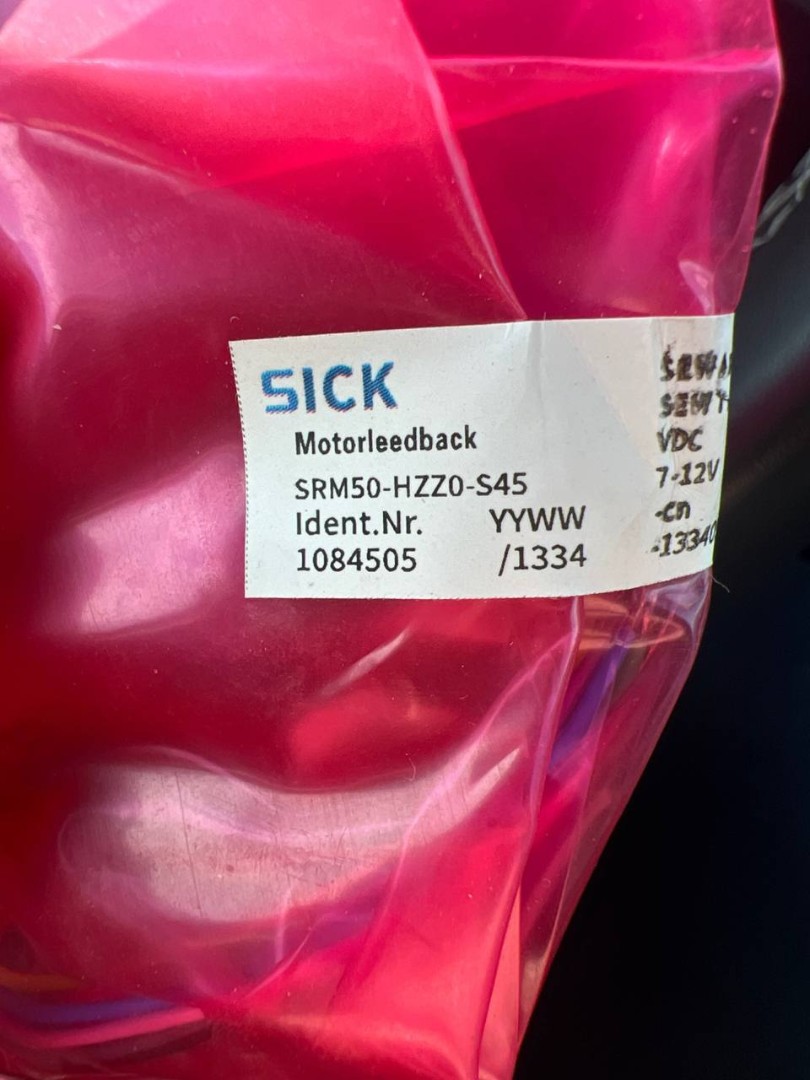

• Модель: SRM50-HZZ0-S45

• Разрешение по обороту: 1024 синус/косинус периода

• Количество оборотов: 4096

• Общее разрешение: 32 768 шагов

• Шаг измерения: 0,3 угл. сек (12-битная интерполяция)

• Интегральная нелинейность: ±45 угл. сек (тип.)

• Дифференциальная нелинейность: ±7 угл. сек

Механические параметры:

• Монтаж: пружинная монтажная пластина (муфта статора)

• Вес: ≤ 0,2 кг

• Инерция ротора: 10 г·см²

• Макс. скорость: ≤ 12 000 об/мин

• Угловое ускорение: ≤ 200 000 рад/с²

• Рабочий момент: 0,2 Н·см

• Пусковой момент: 0,4 Н·см

• Допустимые смещения вала (статические): радиальное ±0,15 мм / осевое ±0,75 мм

• Допустимые смещения вала (динамические): радиальное ±0,05 мм / осевое ±0,2 мм

• Угловое отклонение: статическое ±0,005 мм/мм, динамическое ±0,0025 мм/мм

• Срок службы подшипника: 3,6 млрд оборотов

Электрические параметры:

• Питание: 7–12 В DC

• Потребление: ~80 мА (без нагрузки)

• Выход: синус/косинус, 1 Vpp

• Частота сигнала: до 200 кГц

• Интерфейс: HIPERFACE®

• Подключение: 8-контактный разъём

Условия эксплуатации:

• Рабочая температура: –30…+115 °C

• Хранение: –40…+125 °C

• Влажность: ≤ 90 % (без конденсации)

• Ударопрочность: 100 g, 10 мс (EN 60068-2-27)

• Вибростойкость: 20 g, 10–2000 Гц (EN 60068-2-6)

• EMC: EN 61000-6-2 / EN 61000-6-3

• Степень защиты: IP40 (с разъёмом, IEC 60529)

Типичные области применения:

• Системы обратной связи серводвигателей

• Станки с ЧПУ

• Робототехника

• Контроль положения и скорости лифтов

• Автоматизированные системы, требующие абсолютного позиционирования с высоким разрешением
