Описание и характеристики

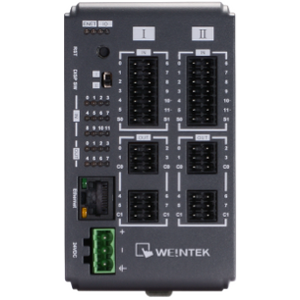

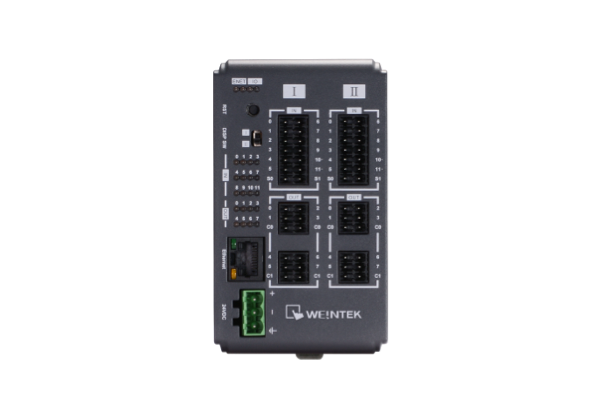

Модуль расширения ввода-вывода
Количество шинных терминалов
Зависит от потребляемой мощности
Цифровые входы, макс.
224 (включая 24 встроенных)
Цифровые выходы, макс.
112 (включая 16 встроенных)
Аналоговые входы, макс.
64
Аналоговые выходы, макс.
64
Индикаторы
ENET ACK (зелёный)
Индикатор состояния устройства
ENET ERR (красный)
Индикатор ошибки устройства
IO RUN (зелёный)
Индикатор состояния модуля
IO ERR (красный)
Индикатор ошибки модуля
Цифровые входы
Количество входов
24
Гальваническая изоляция
Оптическая изоляция
Общие входы
Количество: 20 Тип входа: Sink OR Source Напряжение логики 1: 15~28 В постоянного тока Напряжение логики 0: 0~5 В постоянного тока Время отклика: OFF→ON: 5 мс; ON→OFF: 1 мс
Высокоскоростные входы
Количество: 4 Тип входа: SINK INPUT (PNP)* Напряжение логики 1: 15~28 В постоянного тока Напряжение логики 0: 0~5 В постоянного тока Макс. частота входа: 20 кГц
100 м между хабом/свитчем и Bus Coupler или между Bus Coupler и Bus Coupler
Протокол
Modbus TCP Server, EtherNet/IP adapter
Макс. количество TCP/IP-соединений
8 соединений
Гальваническая изоляция
Сеть к логике: Да
Питание
Источник питания
24 В постоянного тока (-15%/+20%)
Рассеиваемая мощность
Номинально 255 мА при 24 В постоянного тока Макс. 540 мА при 24 В постоянного тока
Ток для внутренней шины
Макс. 2 А при 5 В постоянного тока
Потребляемый ток
520 мА при 5 В постоянного тока
Электрическая изоляция
Логика к полевому питанию: Да
Резервный предохранитель
≤ 1,6 А самовосстанавливающийся
Конструкция
Защитное покрытие плат
Да
Материал корпуса
Пластик
Габариты (Ш × В × Г), мм
64 × 109 × 81
Вес, кг
≈ 0,27
Способ монтажа
На DIN-рейку 35 мм
Условия эксплуатации
Степень защиты
IP20
Температура хранения, °C
от -20 до +70
Температура эксплуатации, °C
от -10 до +60
Относительная влажность
10–90% (без конденсации)
Высота над уровнем моря
Ниже 3000 м (70,1 кПа)
Виброустойчивость
10–25 Гц, 2G, 30 мин по каждой оси (X, Y, Z)
Сертификаты
CE
Есть (CE marked)
UL
cULus Listed
EtherNet/IP
ODVA Conformance Test
